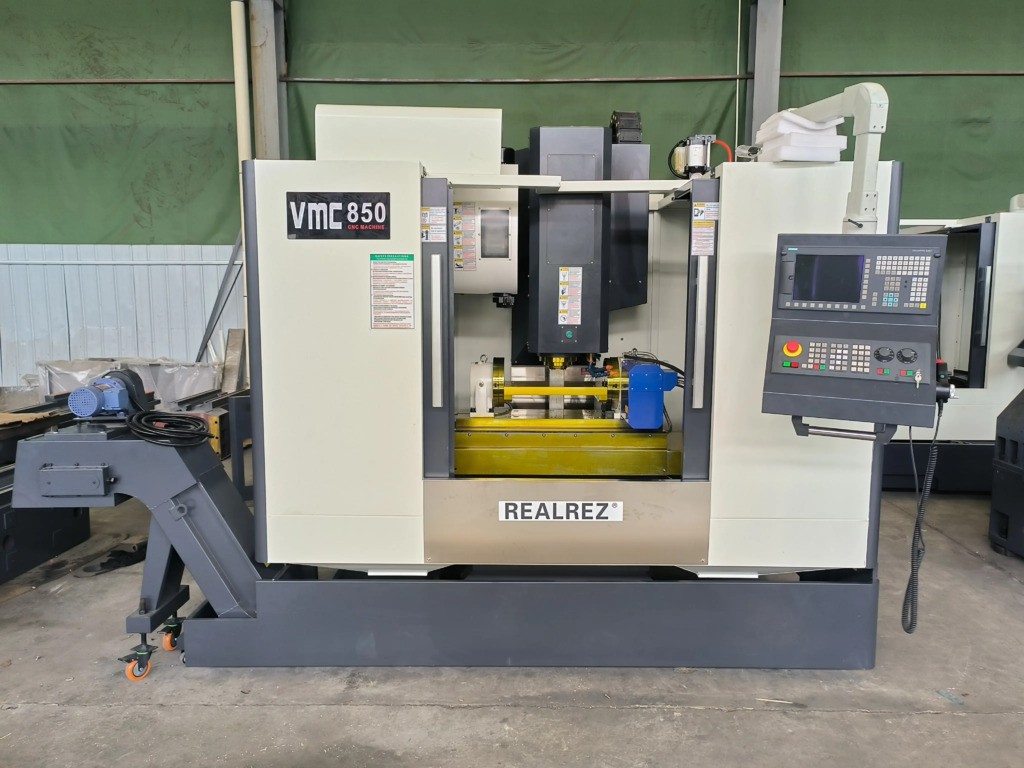

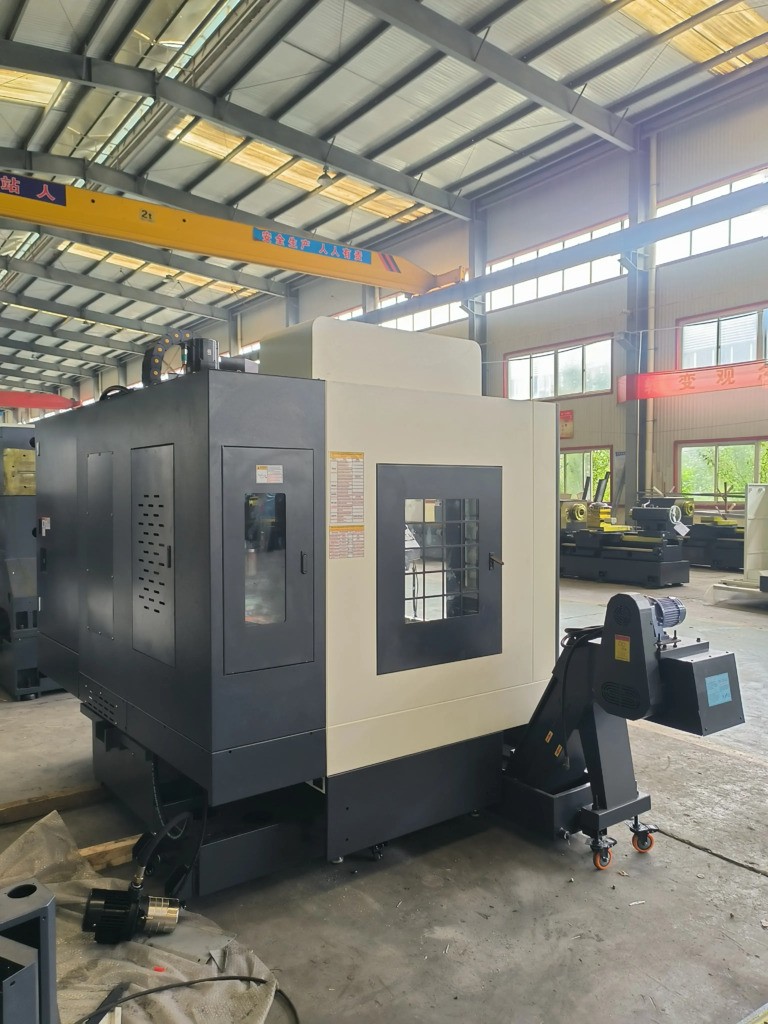

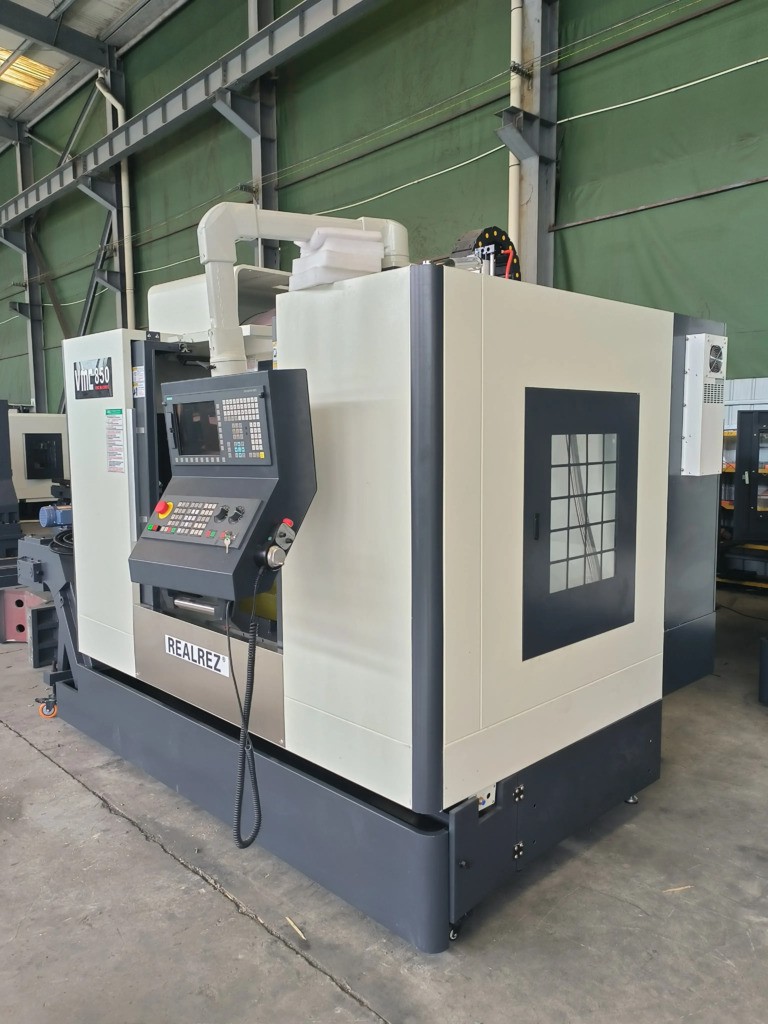

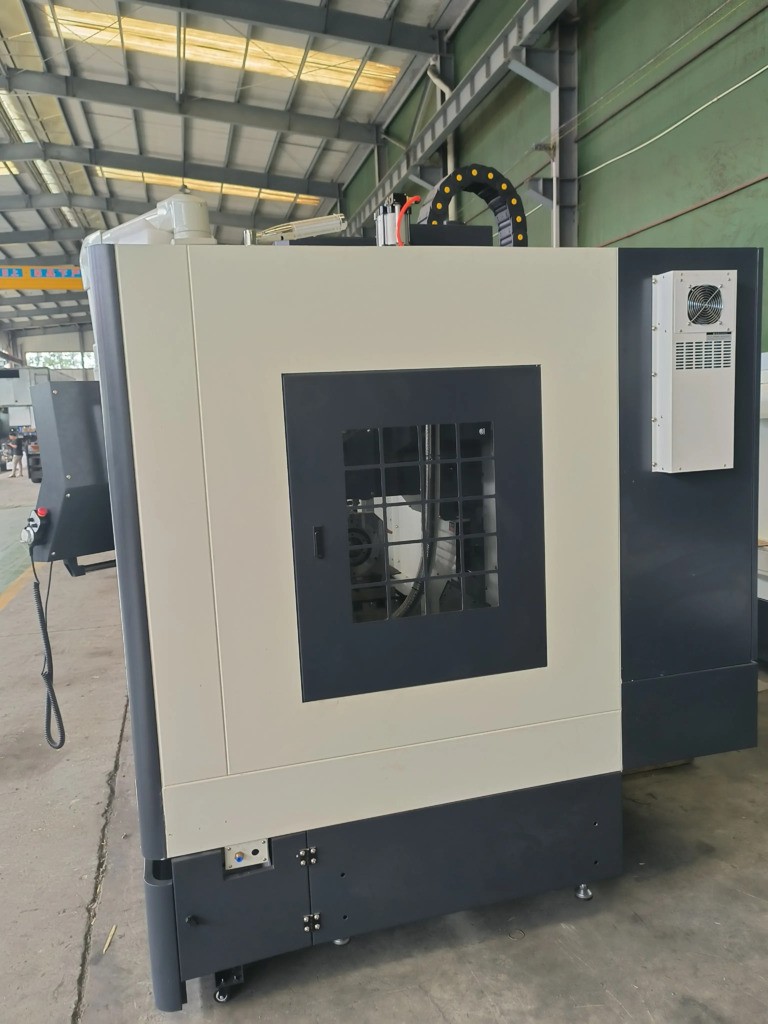

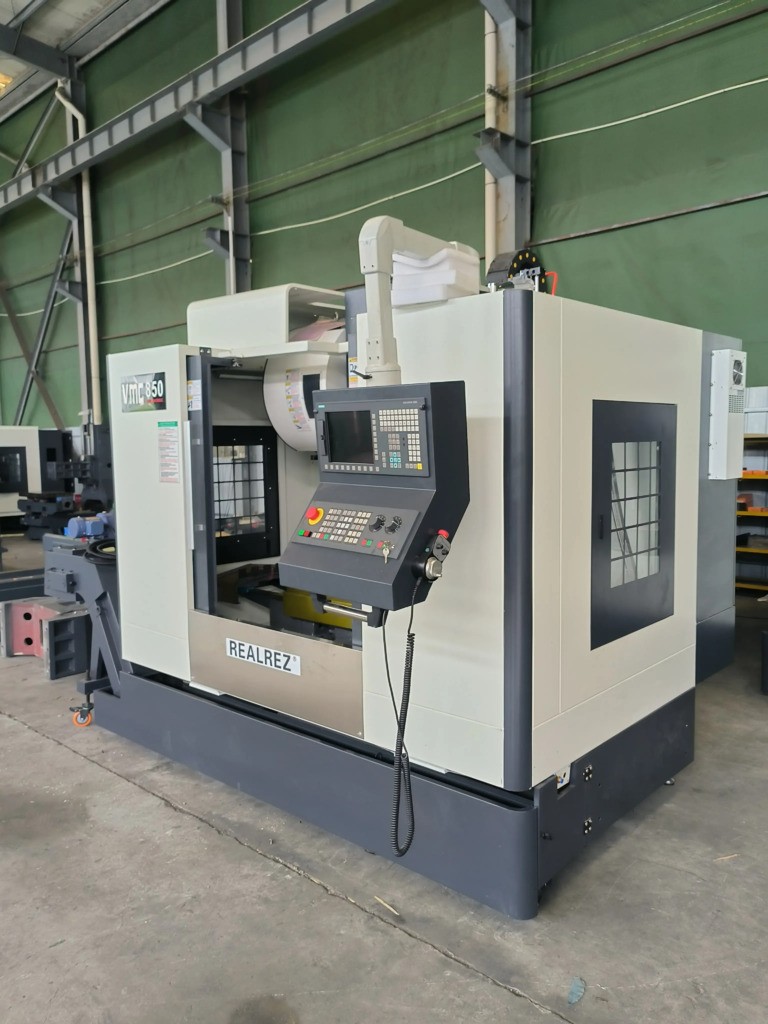

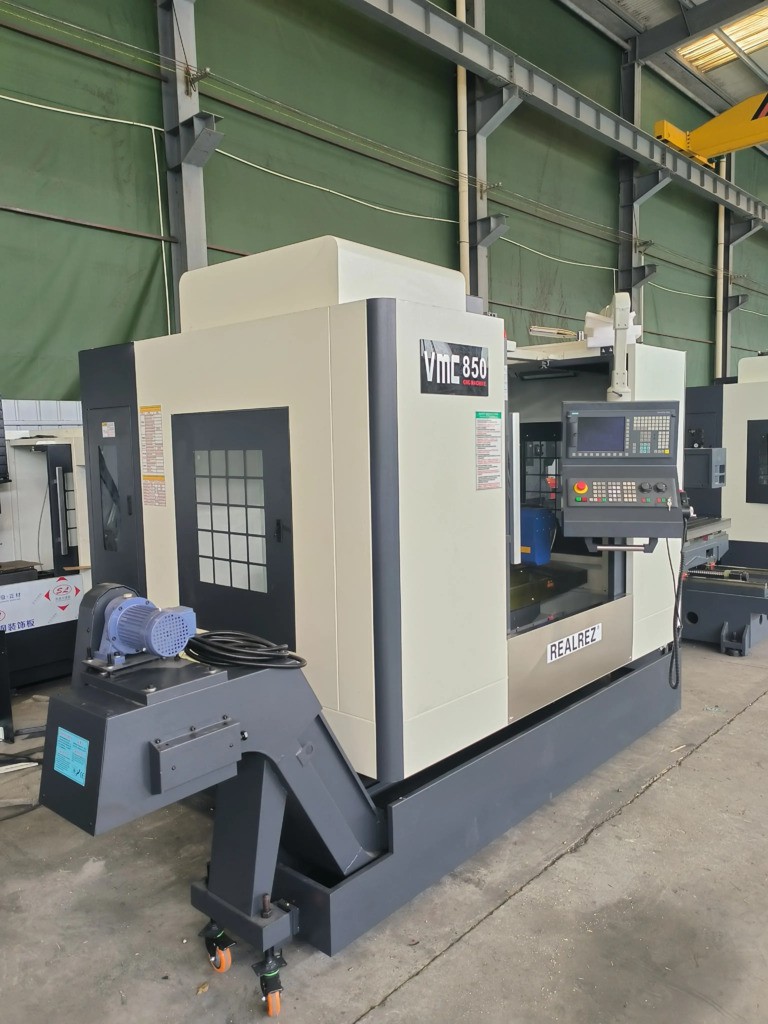

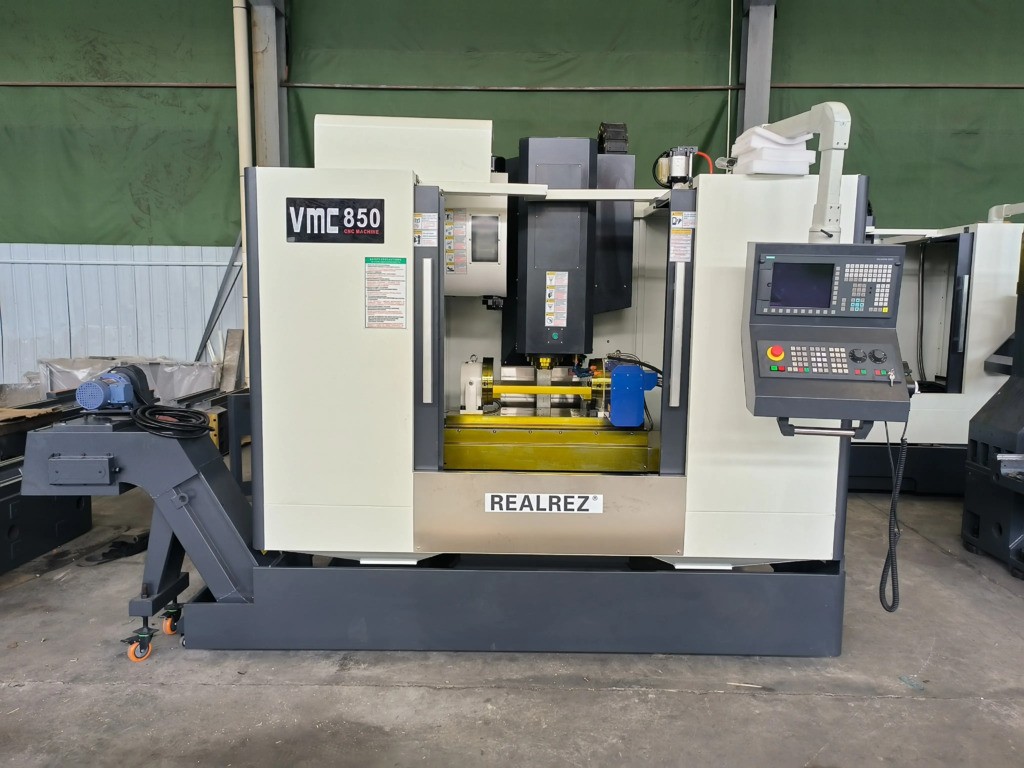

Фрезерный обрабатывающий центр с ЧПУ VMC850 (4-ая ось + конвейер + Siemens 828D)

VMC850 – вертикальный обрабатывающий центр с трехосным сервоприводом с прямым подключением по осям X, Y и Z. Конструкция и внешние размеры станка компактны и разумны. Вертикальный центр может осуществлять зажим сложных деталей, таких как различные диски, пластины, гильзы, кулачки, формы и т. д. А также может выполнять различные процессы, такие как сверление, фрезерование, растачивание, расширение, развертывание, жесткое нарезание резьбы и т. д. Производство мелкосерийных и средних партий продукции позволяет удовлетворить обработку сложных и высокоточных деталей. Оснащён четвертой осью вращения для удовлетворения требований обработки специальных деталей.

Основные преимущества станка:

1. Плавное перемещение, точность обработки, хорошая взаимозаменяемости запчастей.
2. Механизм смазки имеет несложную конструкцию за счет этого прост в использовании и обслуживании.
3. Установлены линейные направляющие качения вместо традиционных направляющих скольжения, которая характеризуются низким сопротивлением трению и чувствительным обратным движением. Линейные направляющие обладают нулевым зазором.
4. Три оси представляют собой линейные направляющие с высокой жесткостью, низким уровнем шума, низким износом, могут быстро перемещаться и обладают точной круговой интерполяцией.
5. Обладает высокой несущей способностью как в вертикальном, так и в горизонтальном направлениях.
6. Подходит для высокоскоростной работы и может значительно снизить мощность привода станка.
7. Станок используется для дуговой резки, резки под углом и т. д. Поверхность обработки относительно однородна.
8. Трехосевой двигатель напрямую связан с прецизионным высокоскоростным ШВП, что повышает жесткость и точность трансмиссии.
9. На оси Z используется тормозная система двигателя, которая может поддерживать высокий баланс и чувствительность во время быстрого позиционирования для обеспечения точности обработки.
10. Высокая жесткость обрабатывающего центра обеспечивает меньший износ и более длительный срок службы, что подходит для условий высокоскоростной обработки.

Базовая комплектация:

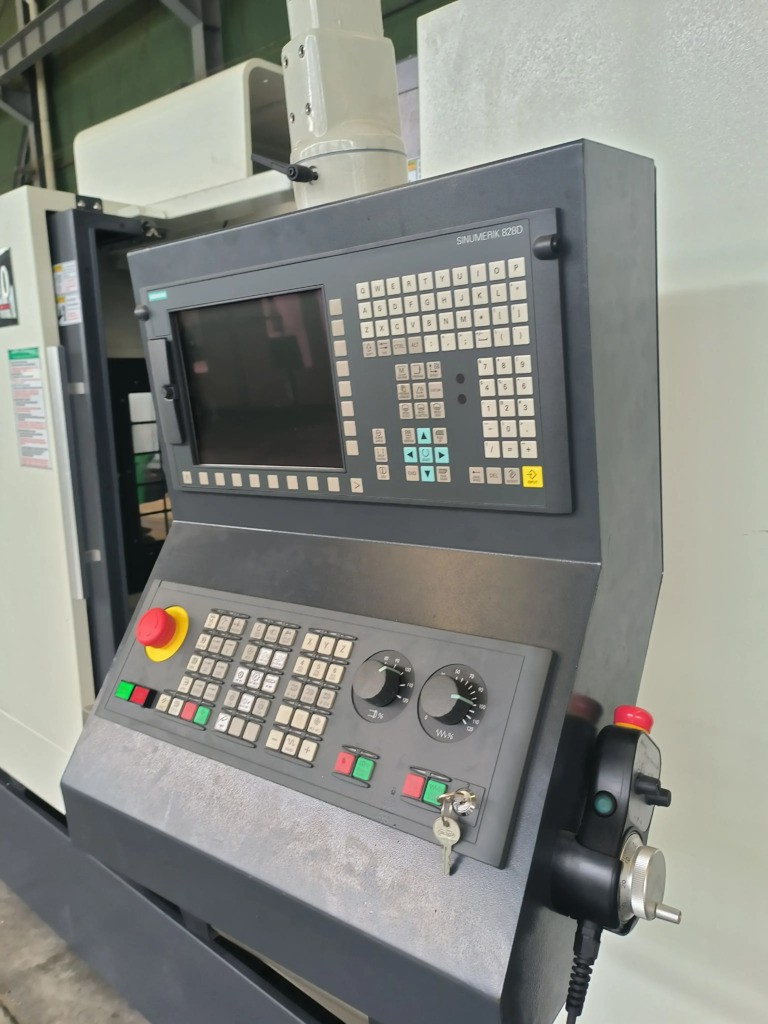

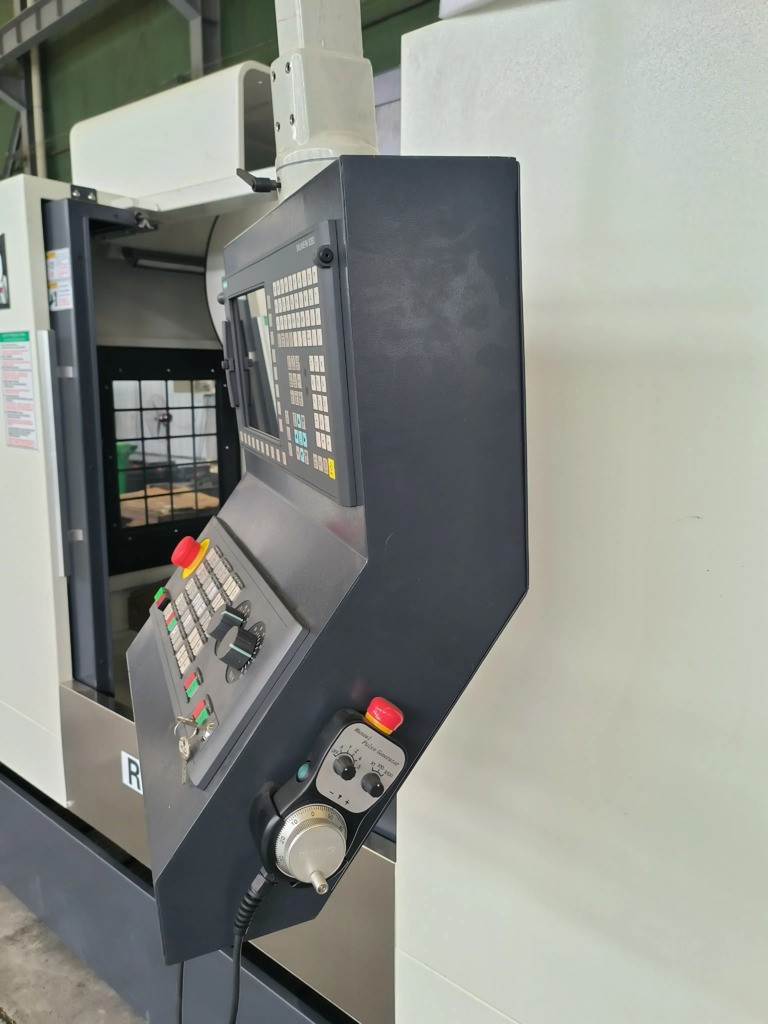

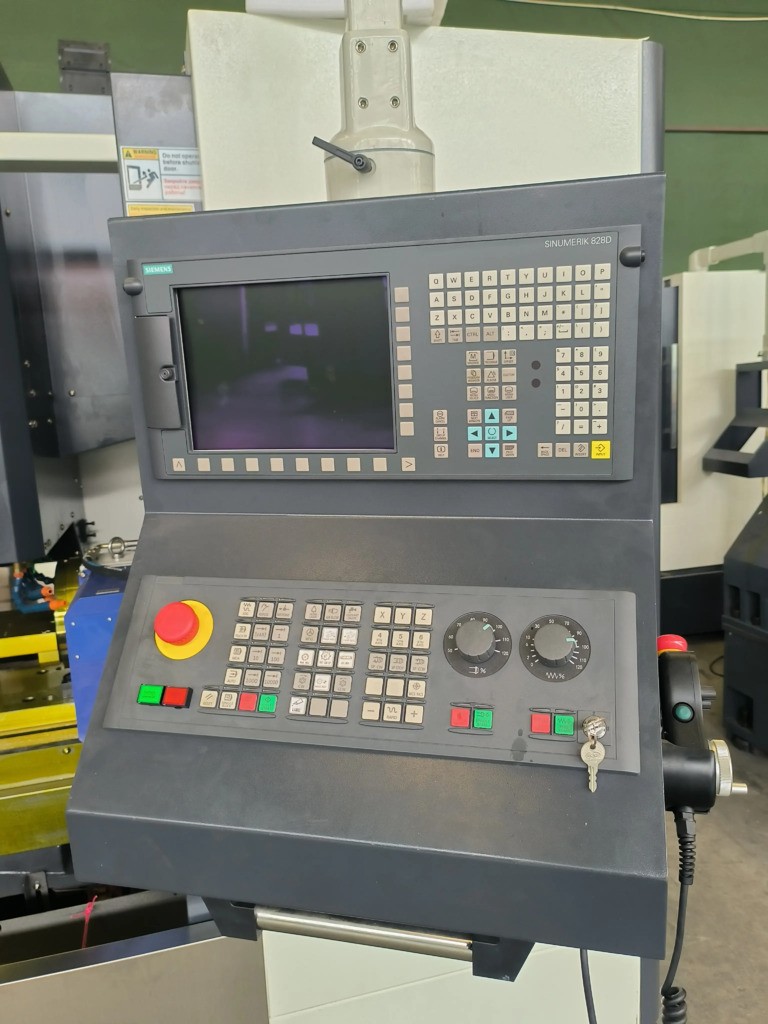

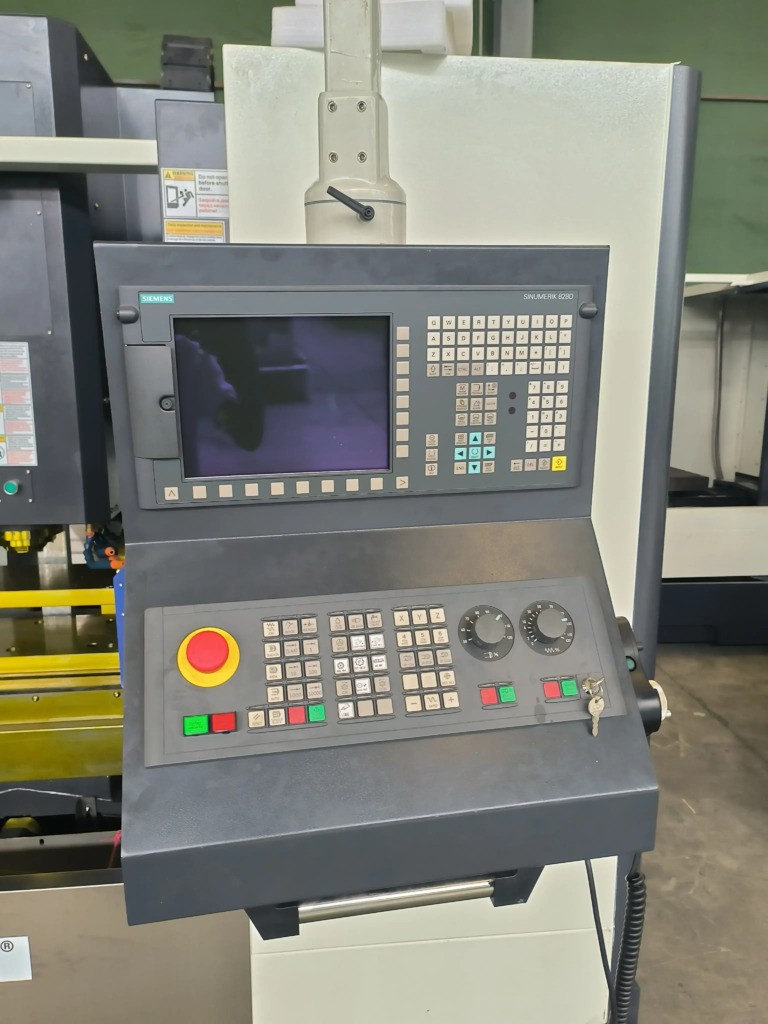

• Система ЧПУ: Siemens828D (на русском зыке).
• Дисплей ЧПУ: 8,4 дюйма.

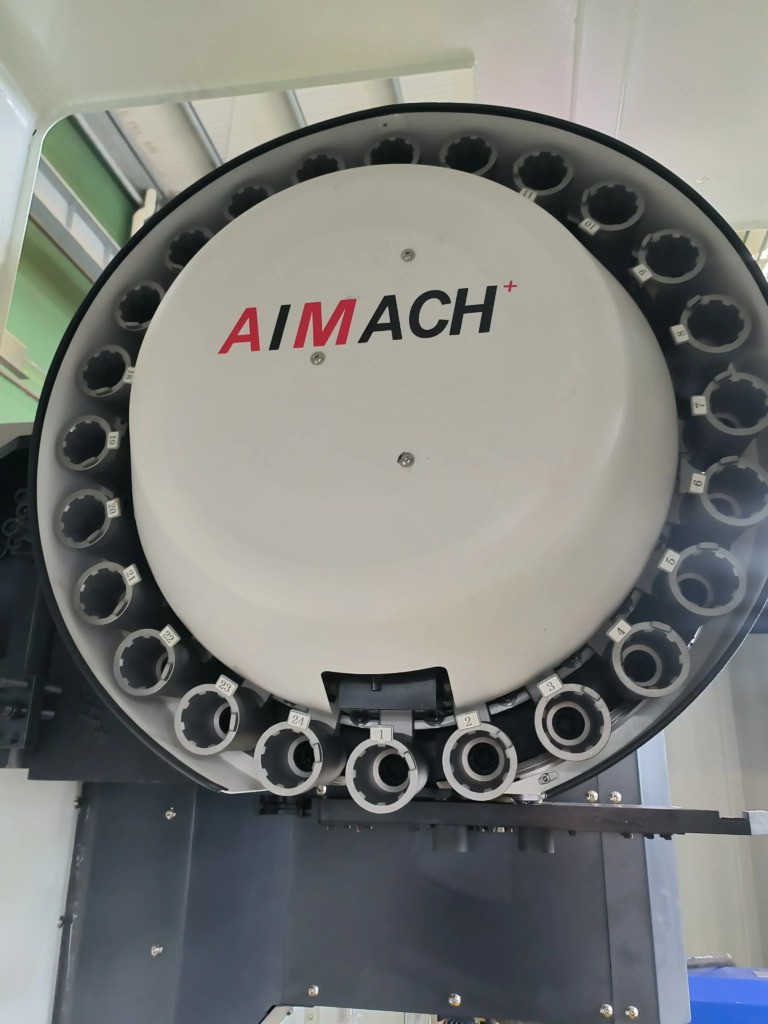

• Круглый магазин типа «Рука» на 24 инструмента (время смены 2 секунд).

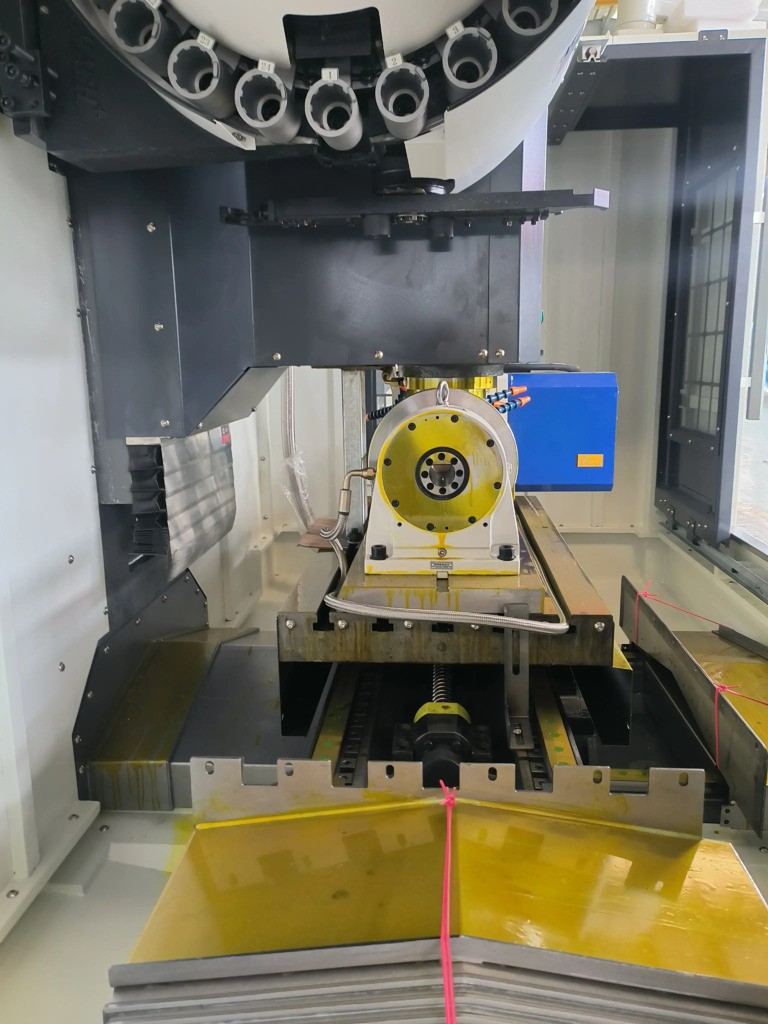

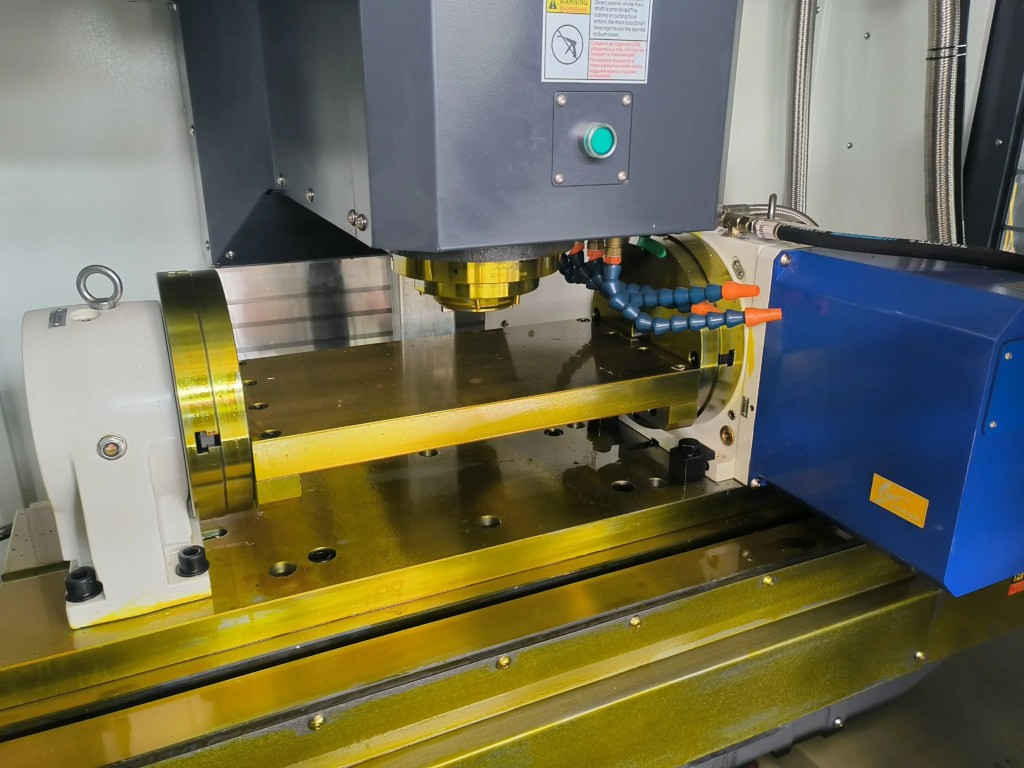

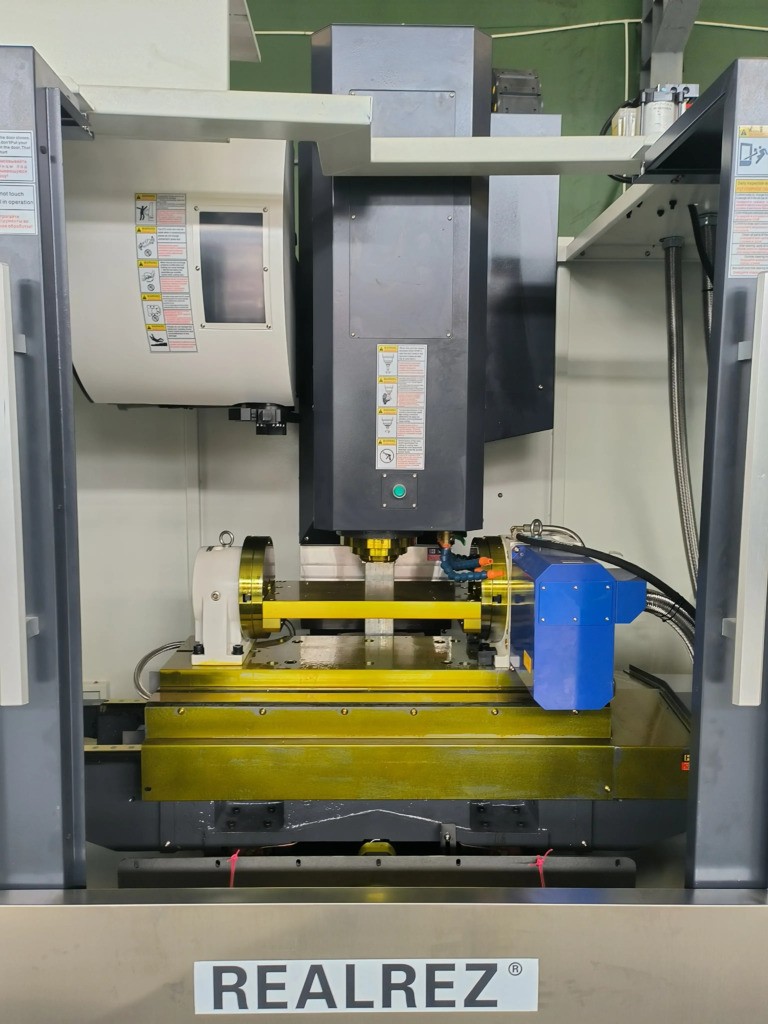

• Китайская 4-ая ось, включая ручную центральную бабку и приводной двигатель, для ЧПУ Siemens828D; диаметр токарного патрона D=250 мм.
• Увеличенная скорость шпинделя до 10000 об/мин.
• Увеличенная мощность шпинделя до 11 кВт
• Линейные направляющие качения изготовлены в Тайване.
• ШВП изготовлен в Тайване, подшипник ШВП изготовлен в Японии (Japan NSK).
• Централизованная система автоматической смазки.
• Охлаждение шпиндельного масла (предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы).
• Стандартное оборудование с пневматическим пистолетом.
• Очистка конуса шпинделя воздухом.
• Система СОЖ для вымывания стружки (Китай).
• Полная защита (за исключением верхней поверхности).
• Сервотрансформатор, отдельный маховик.

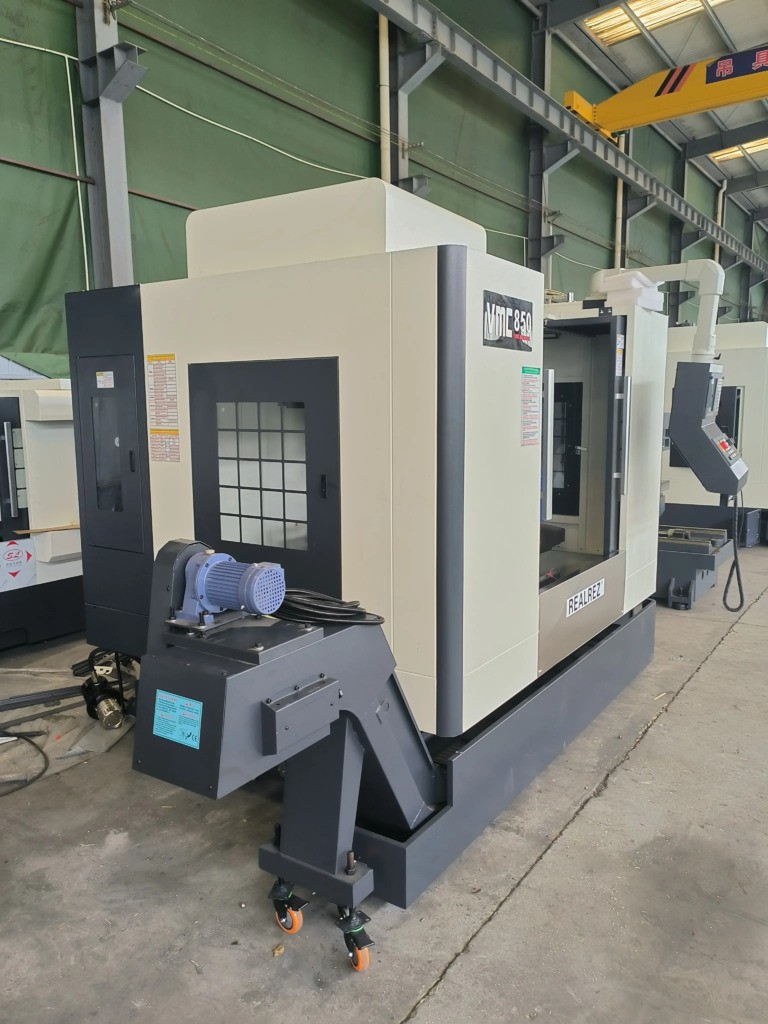

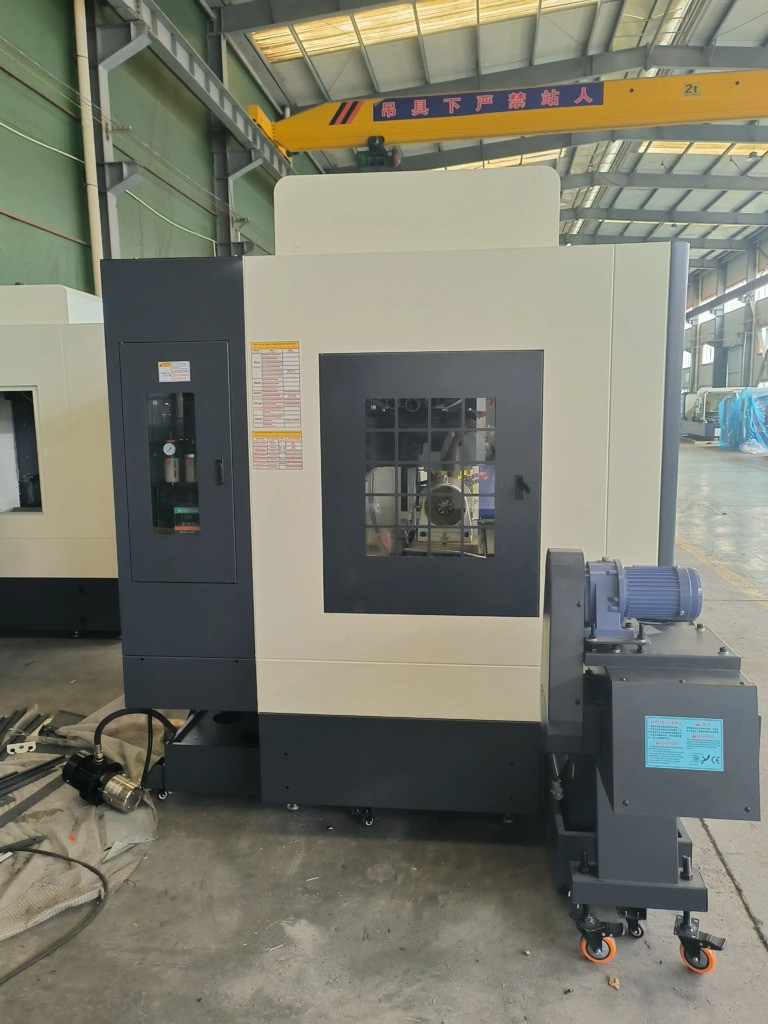

• Конвейер для стружки.
• Канавка для стружки.
• Освещение рабочей зоны.
• Трехцветная сигнальная лампа.
• Конус шпинделя ВТ40 7/24.
• Интерфейс RS232 .
• Техническая документация.
