Сверлильно-присадочный станок MZ3-21, 1500x2 Вт, 380В — точное сверление под углом 0–90°, пневмоприжим, цифровая настройка

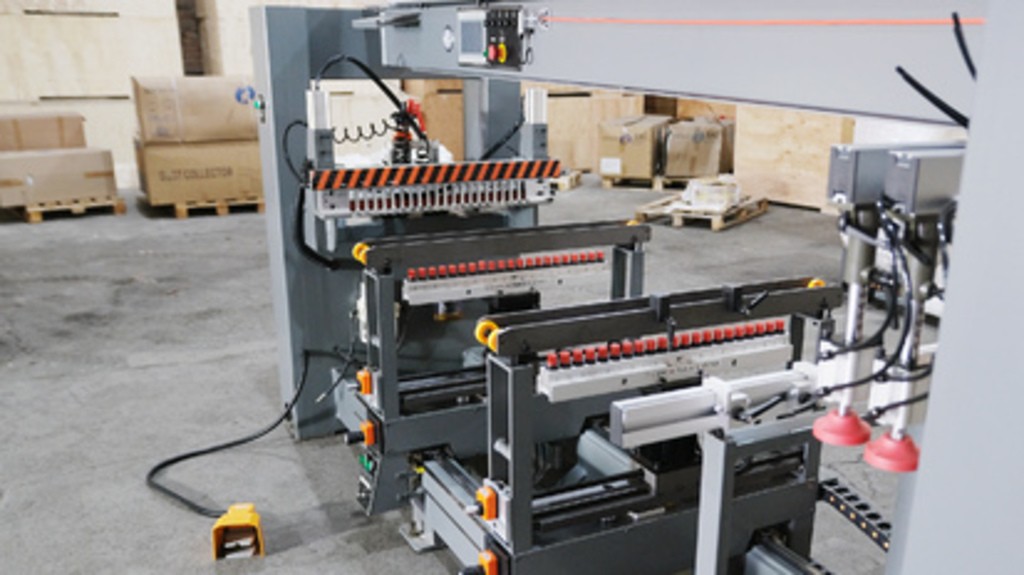

Сверлильно-присадочный станок MZ3-21 — это профессиональный сверлильно-присадочный станок, предназначенный для высокоточного сверления сквозных и глухих отверстий в кромках и плоскостях мебельных деталей.
Станок обеспечивает одновременную обработку за один проход, что значительно сокращает цикл сборки мебели и повышает производительность.
Оборудование применяется на крупных мебельных производствах и деревообрабатывающих предприятиях, где требуется стабильная точность и высокая скорость сверления.
Технические характеристики
Максимальная толщина детали 40 мм
Количество шпинделей 63 шт.
Глубина сверления вертикальной группыдо 70 мм
Расстояние между шпинделями 32 мм
Глубина сверления горизонтальной группыдо 70 мм
Давление воздуха 0,6–0,8 МПа
Рабочая зона 2450 мм
Расстояние между крайними горизонтальными шпинделями 640 мм
Минимальное расстояние между вертикальными группами 128 мм
Мощность двигателя горизонтальной группы 1,5 кВт
Мощность двигателя вертикальных групп 1,5×2 кВт
Размеры в упаковке 3400×3000×1650 мм
Вес 1450 кг
Объём 16,83 м³
Особенности конструкции и преимущества
Рабочая зона 2450 мм — позволяет обрабатывать крупногабаритные заготовки.

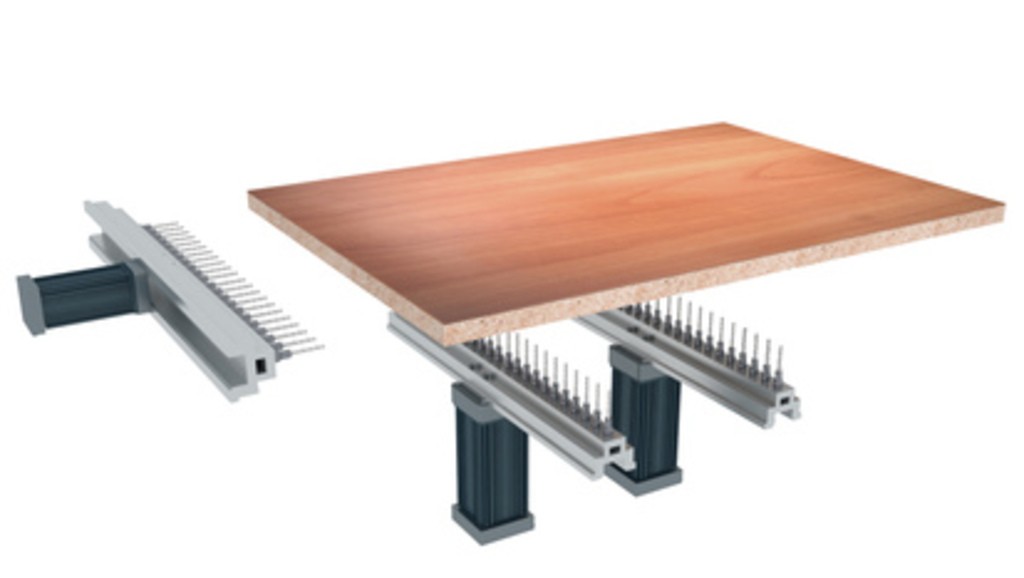

Три сверлильных агрегата:

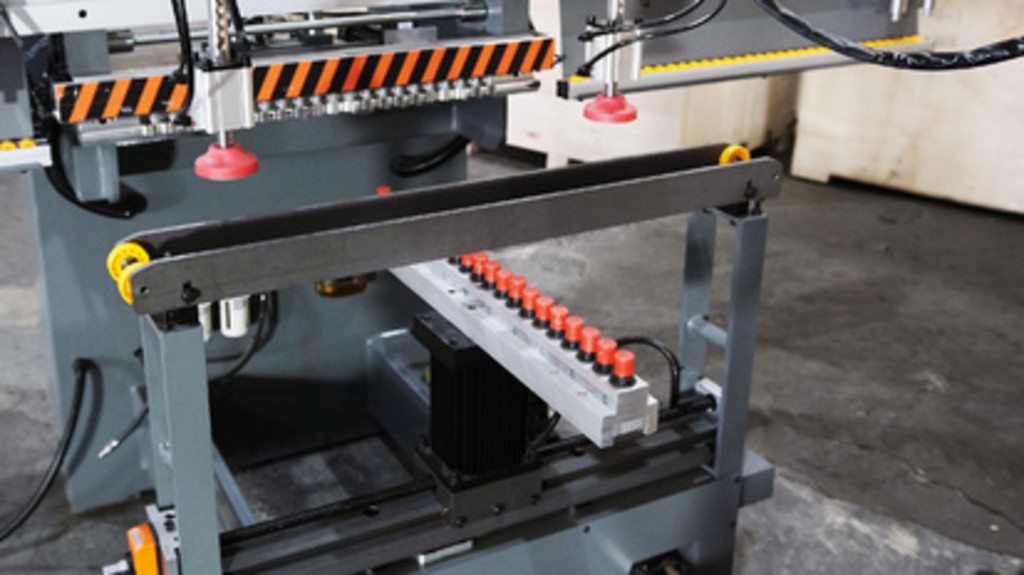

- один горизонтальный на 21 шпиндель с двигателем 1,5 кВт и цифровым индикатором высоты;
- два вертикальных сверлильных блока с возможностью поворота на 90° и пневмофиксацией.
Полуавтоматический режим работы с педальным управлением.

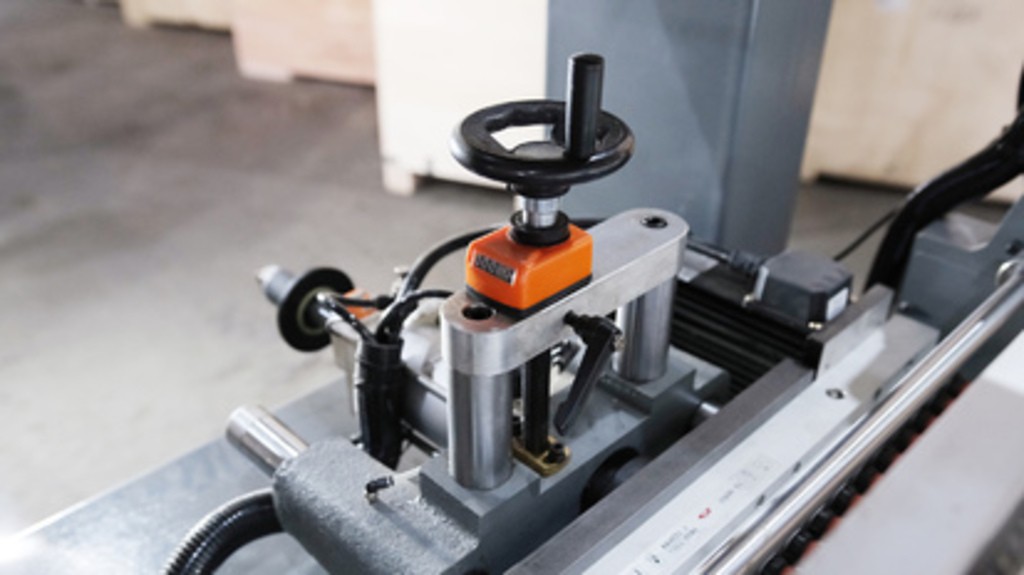

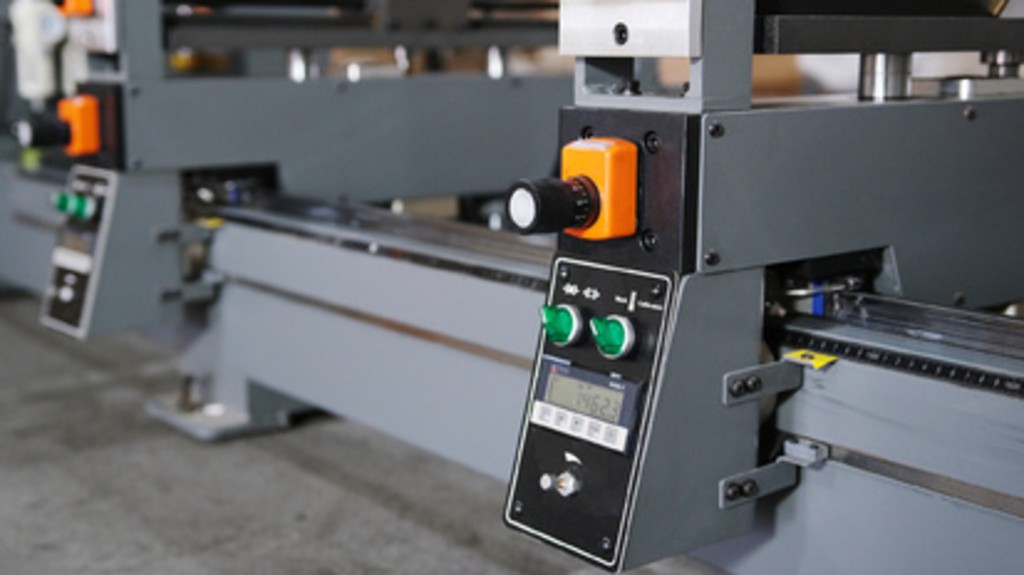

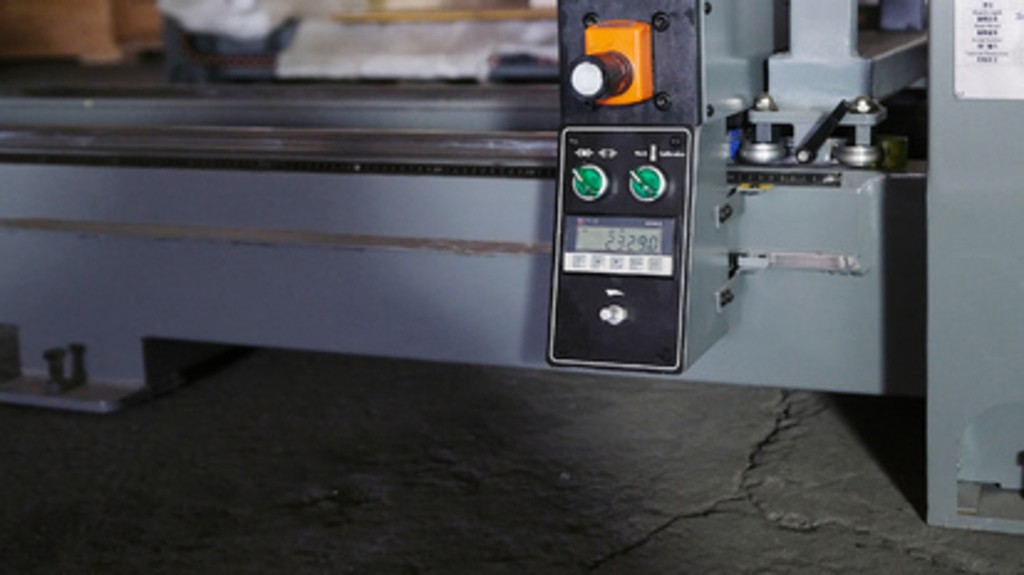

Цифровые индикаторы глубины и позиционирования с точностью до 0,1 мм.

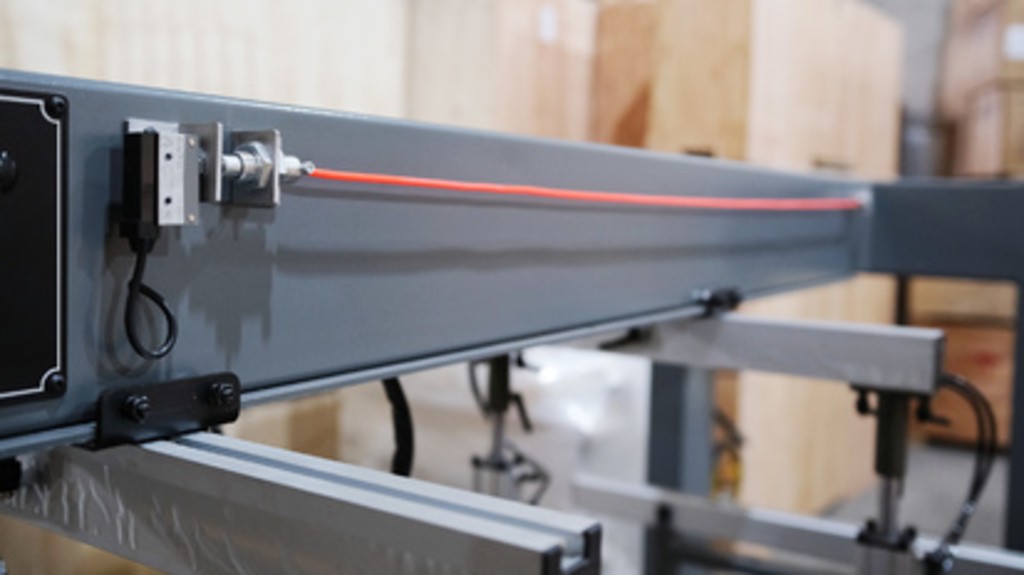

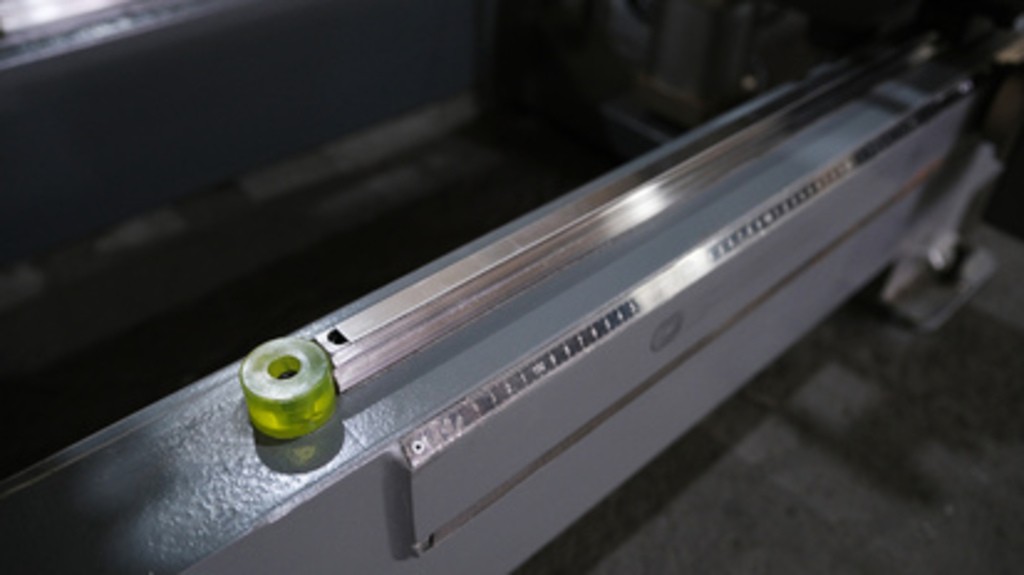

Продольное перемещение по призматическим направляющим с магнитной лентой для безупречной точности.

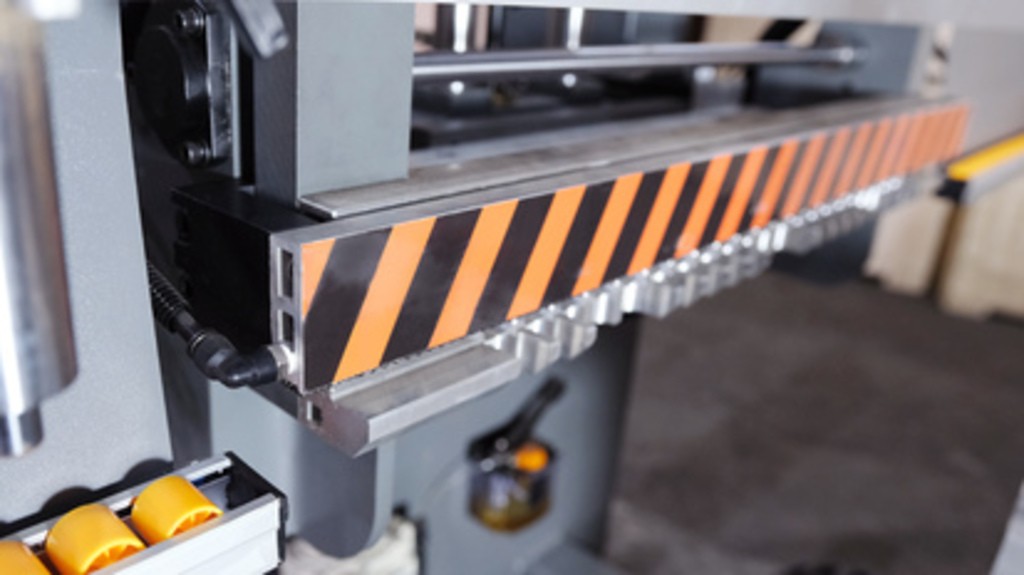

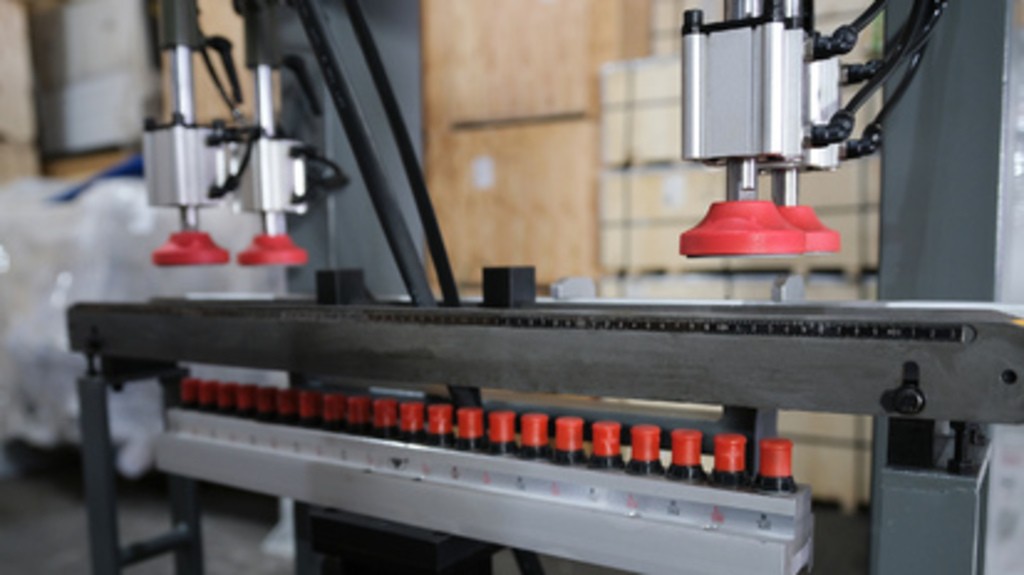

Четыре пневмоприжима с обдувом — обеспечивают надёжную фиксацию заготовок и удаление пыли во время сверления.

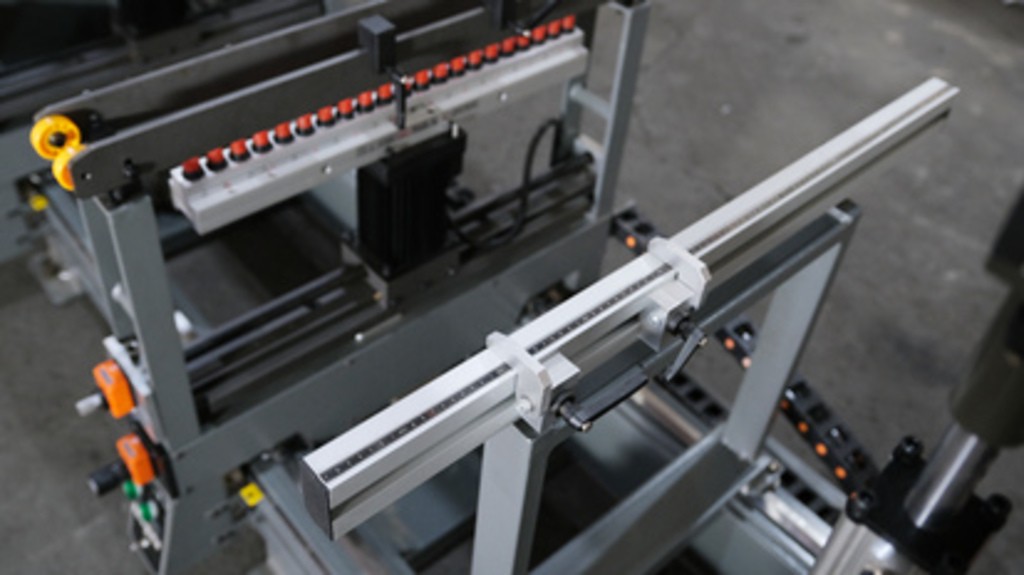

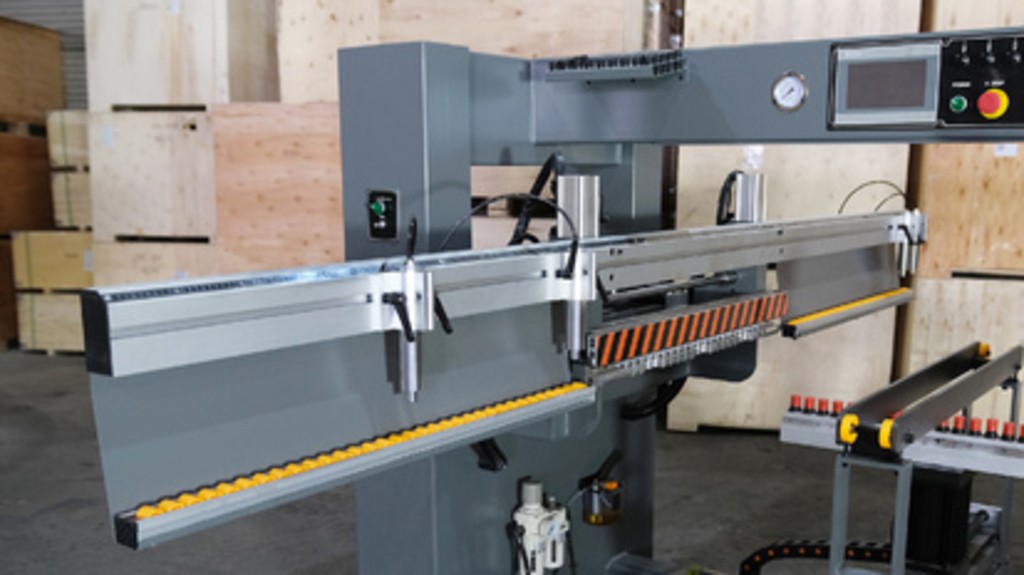

Алюминиевая направляющая длиной 3000 мм с четырьмя пневматическими упорами и упорной гребёнкой.
Поддерживающая опора предотвращает провисание длинных деталей.

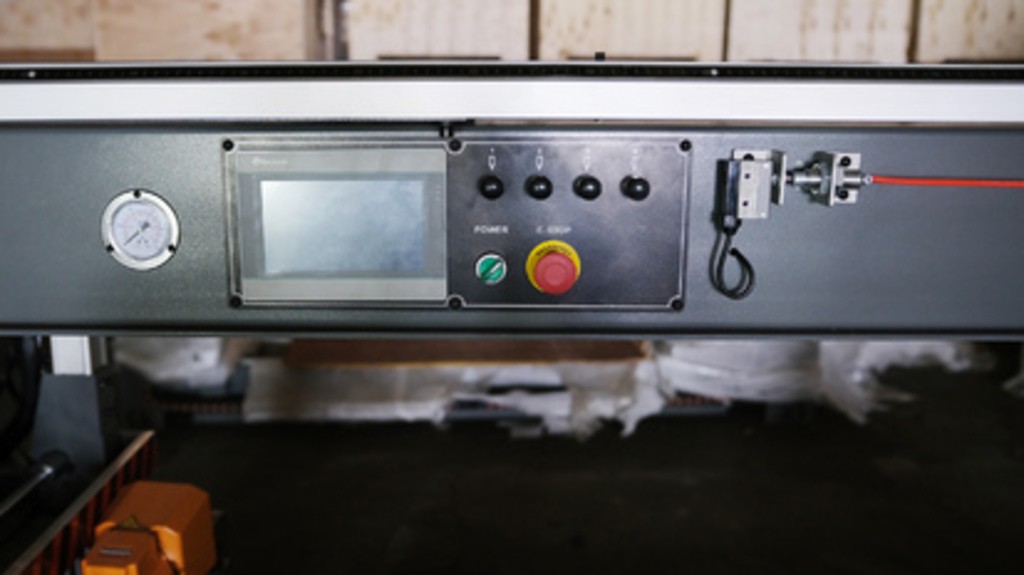

Панель управления с простым выбором циклов и возможностью регулировки параметров без остановки станка.

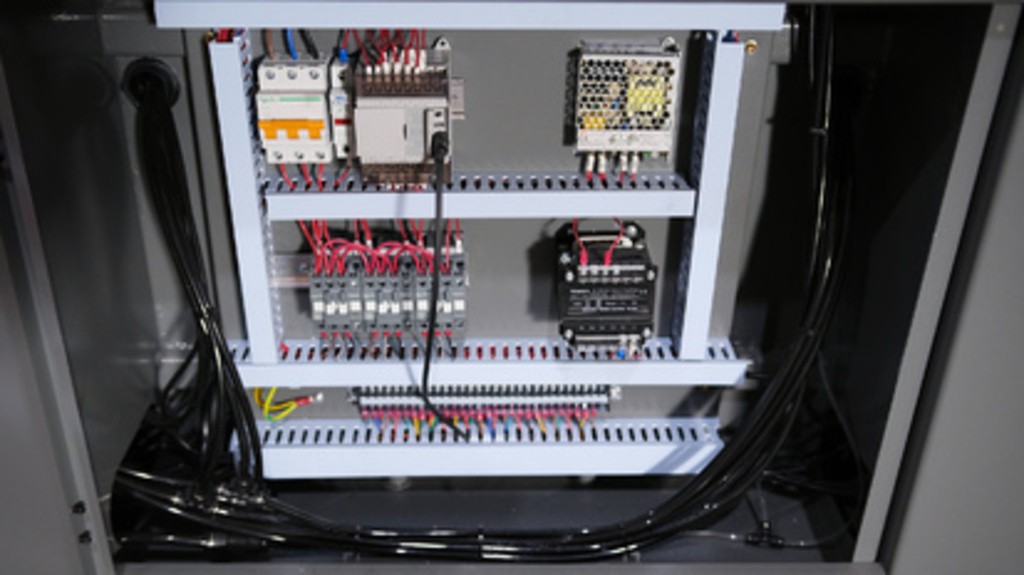

Отдельный электрощит обеспечивает безопасность и удобство обслуживания.

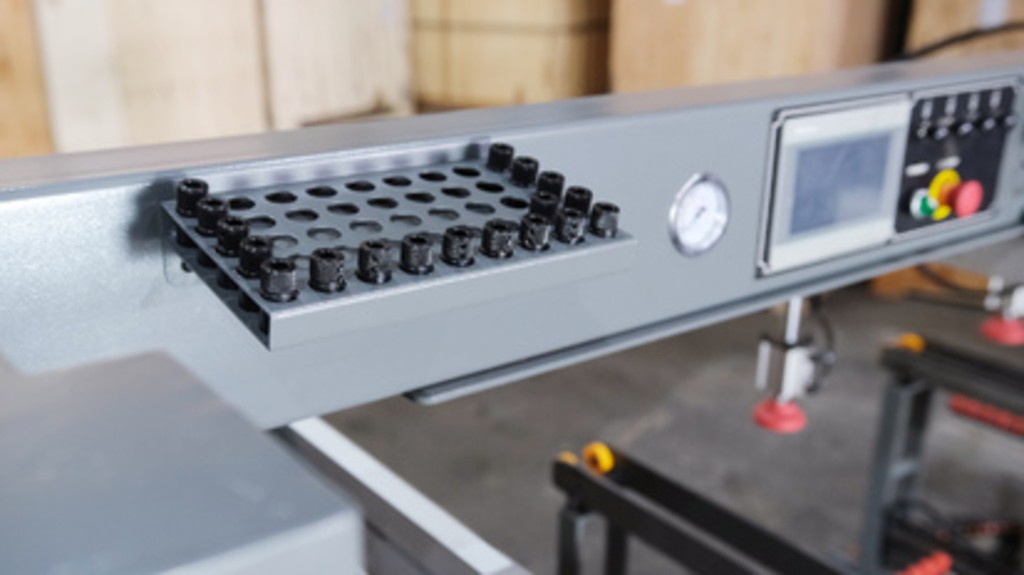

Магазин для хранения инструмента — всё под рукой при переналадке.

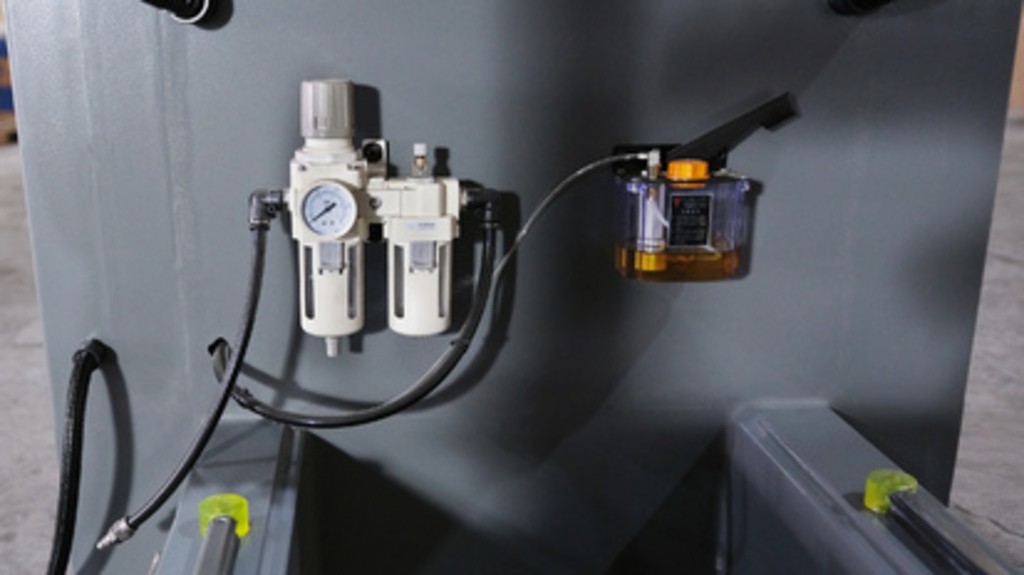

Блок подготовки воздуха стабилизирует давление и продлевает срок службы пневмосистемы.
Технические возможности
- Одновременная работа до трёх сверлильных групп.
- Регулировка глубины сверления и высоты подачи.
- Поворот вертикальных траверс до 90° — расширенные возможности присадки.
- Точная фиксация с пневмоупорами и цифровыми счётчиками.
- Возможность сверления как сквозных, так и глухих отверстий.

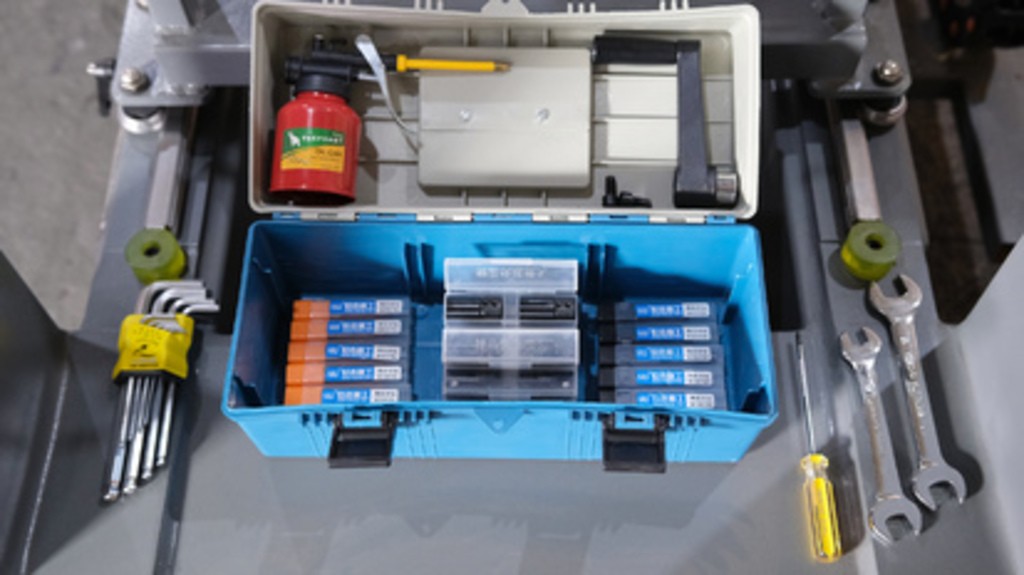

Комплектация
- 18 патронов;
- набор свёрл (6 шт. — 8×70, 10×70, 15×70 лев./прав.);
- набор ключей, ручка, маслёнка;
- пневмосистема с регулятором давления;
- трос безопасности;
- надёжная транспортировочная упаковка в стретч-плёнку.
